消防排烟防火阀接线指南

  消防排烟防火阀是消防安全系统中的重要组成部分，负责在火灾时控制烟和火势的蔓延。其接线方法的正确性直接影响到其功能的正常发挥。以下是一篇详细的消防排烟防火阀接线方法说明：

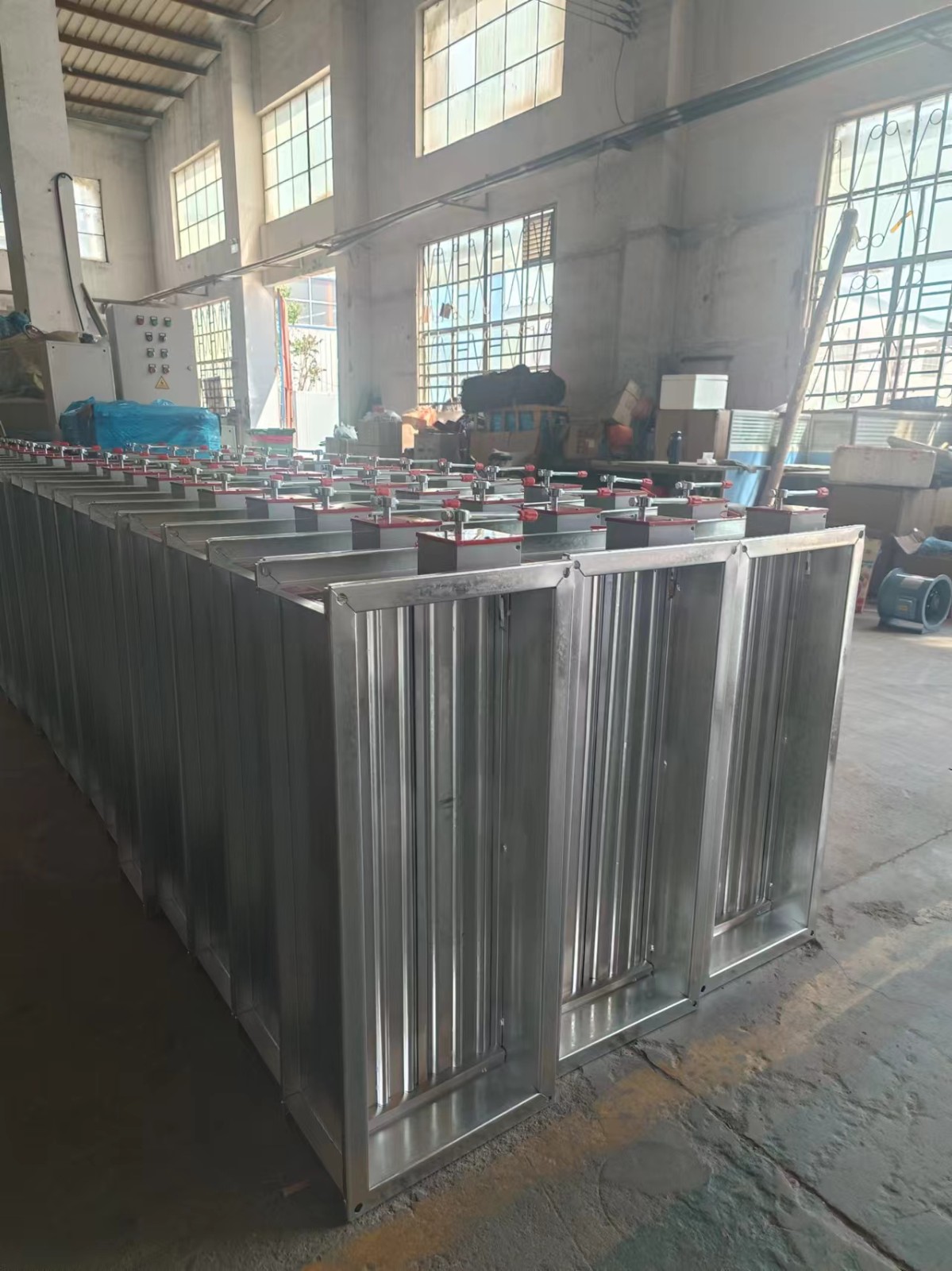

消防排烟防火阀接线方法详解

一、前期准备

1、确定安装位置

①排烟防火阀应安装在疏散通道或烟雾通道的合适位置，确保在火灾时能迅速启动并有效排烟。

②阀门应处于开启状态，以便火灾发生时能立即启动。

2、检查设备

①确保排烟防火阀主机及所有配件完好无损，无损坏或老化现象。

②检查电源线和信号线是否完好无损，长度适中，避免过长导致的信号衰减或电源损失。

二、接线步骤

1、电源连接

①排烟防火阀通常与消防电源连接，以获得足够的功率。连接时应确保电源连接牢固，并检查电压是否正常。

②使用专用电缆将电源线的正负极分别连接到排烟防火阀的电源输入端。

2、信号线连接

①排烟防火阀与消防控制中心通过信号线连接，以便实时监控其工作状态。

②找到输入模块上的信号线端口(通常为Z1/Z2)，将带有颜色区分和标识的信号线插入对应的端口。

③确保信号线的连接稳定，并走期检查线路状况，避免信号减或中断。

3、控制线连接

①排烟防火阀主机通常自带控制线，用于控制阀门的开启和关闭。

②将控制线按照颜色与主机上的控制端口——对应连接。注意，控制线的颜色应与主机一致，以确保正确连接。

4、启动与反馈线连接

①从输出模块上取出两根有颜色标识的启动线，插入排烟防火阀的启动端端口上。

②找到剩下的两条线路(回答线1、回答线2)，将它们连接到防火阀的回答端端口上。这些线路用于向主机反馈阀门的动作状态。

5、检查与测试

①接线完成后，应进行全面的检查，确保所有连接均牢固可靠，无短路或断路现象

②使用专用工具测试信号线和电源线的通断情况，确保信号传输和电源供应正常。

③进行功能测试，模拟火灾情况，检查排烟防火阀是否能够正常开启和关闭，并向消防控制中心反馈正确的状态信息。

三、注意事项

1、避免干扰：在接线过程中，应确保线路远离电磁干扰源，以避免对信号传输造成影响。

2、正确设置接地线：为确保设备安全，应正确设置接地线，并定期检查接地线的状态。

3、遵循操作指南：在操作排烟防火阀时，应遵循厂家提供的操作指南，以确保设备的正常运行。如遇到问题，应及时联系专业人员处理。

4、定期检查与维护

①定期检查排烟防火阀的线路是否完好，如发现破损或老化应及时修复。

②定期检查信号线的传输状况，以确保信息传输的准确性。

  通过以上步骤和注意事项，可以确保消防排烟防火阀的接线工作顺利完成，并在火灾时发挥应有的作用。
