电动防火阀的原理详解

1、概述与功能定位

  电动防火阀是建筑消防设施中的重要组成部分，主要用于在火灾发生时自动关闭通风管道，阻止火势和烟气的延，保护人员和财产安全。其设计遵循国家消防标准，具有快速响应、可靠关闭、智能控制等特点。电动防火阀通常安装于空调、通风系统的关键位置，是构建防火分区、实现烟控策略的关键设备。

2、机械结构设计

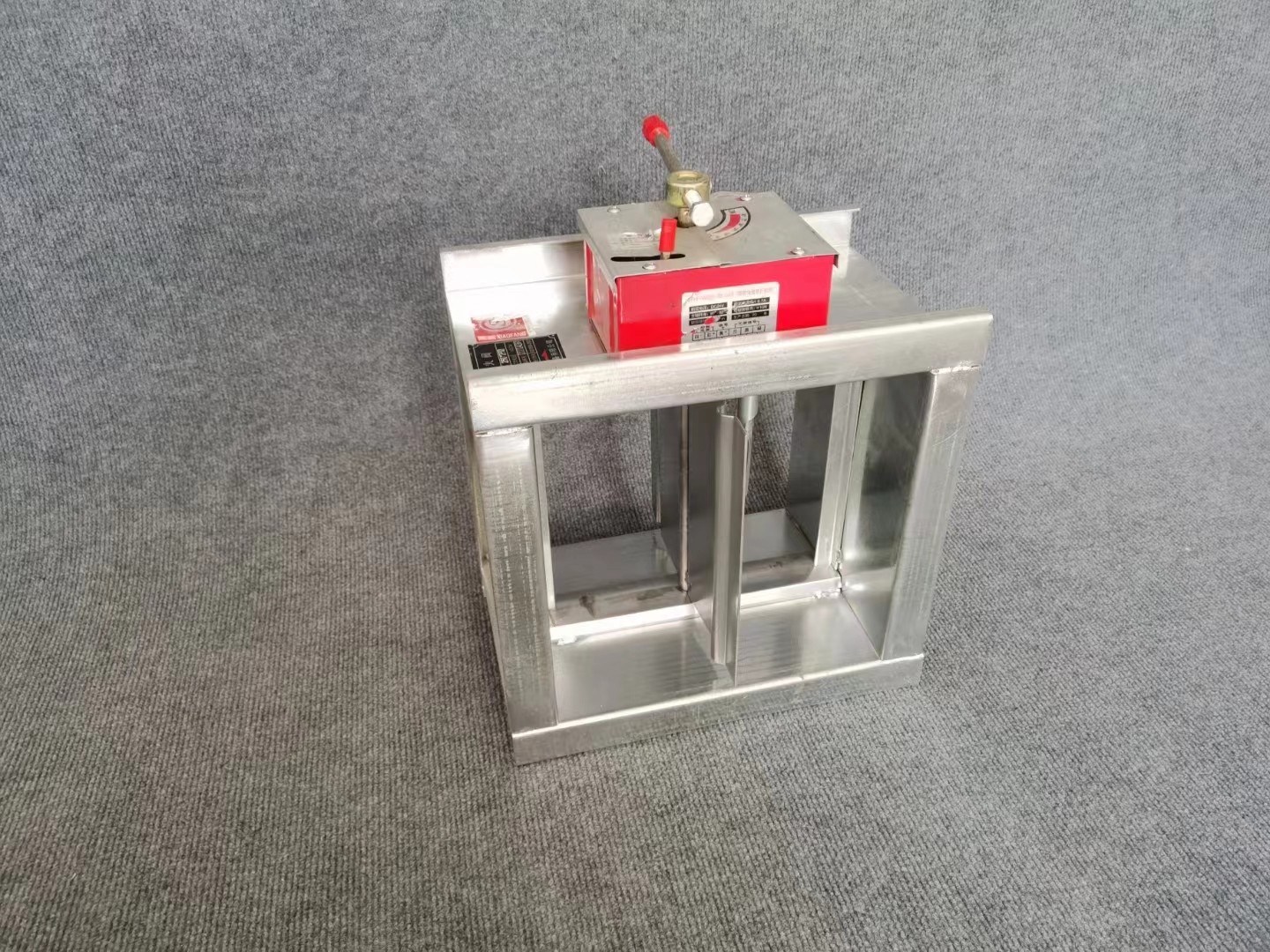

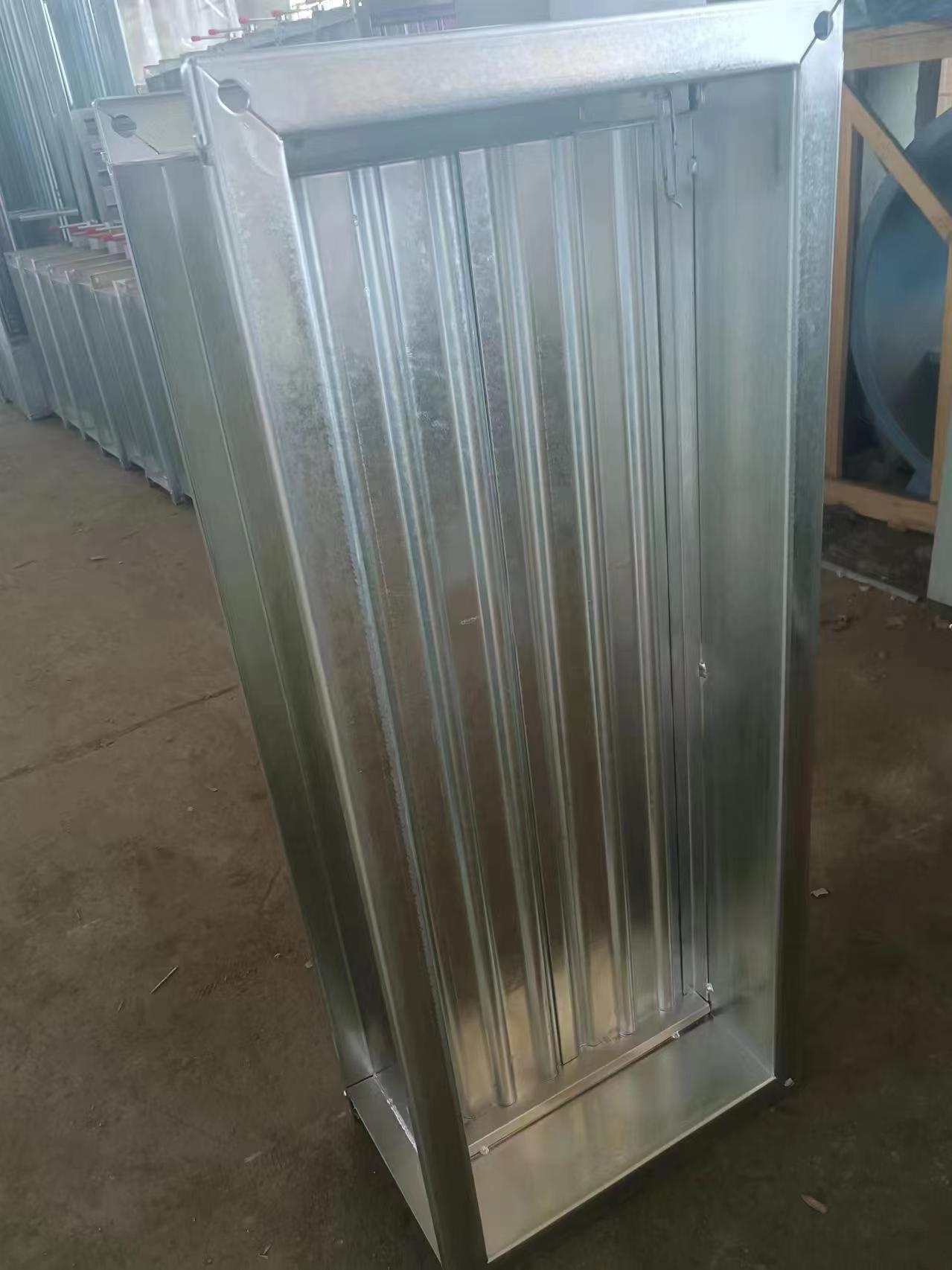

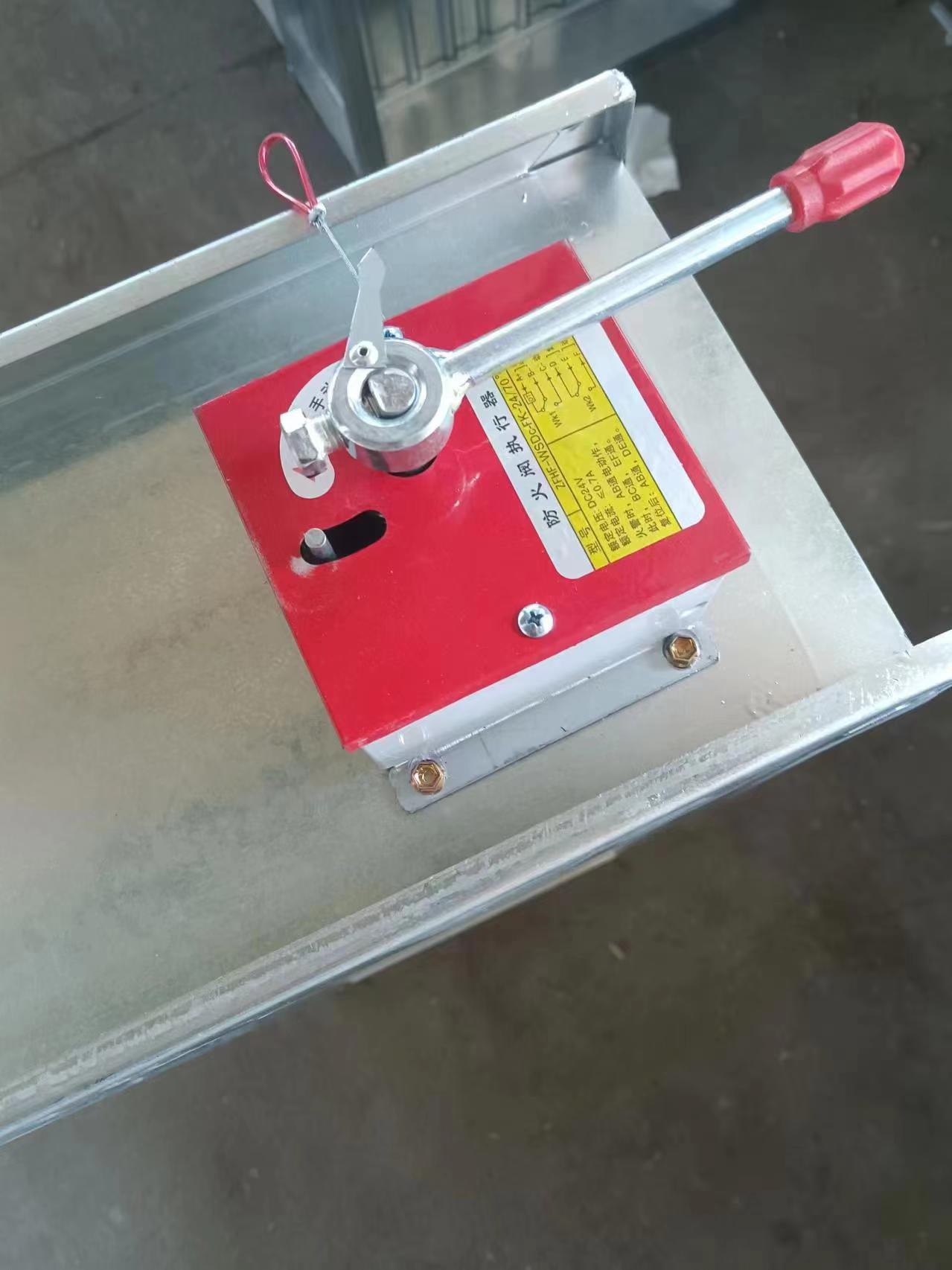

  电动防火阀的机械结构主要由阀体、叶片、驱动装置、密封装置及支架等部分组成。阀体采用耐火材料制成，确保在高温环境下仍能保持结构完整性。叶片设计为多层重叠结构,关闭时形成紧密密封,有效阻断气流。驱动装置通过电动机或电磁铁等元件驱动叶片旋转，实现阀门的开启与关闭。密封装置则确保阀门在关闭状态下无泄漏。

3、电动驱动原理

  电动防火阀的驱动原理基于电动机的旋转运动。在正常情况下，电动机接收来自控制系统的信号，驱动叶片旋转至开启位置，允许空气流通，当火灾发生时，控制系统接收火灾报警信号，立即切断电动机电源并启动紧急关闭程序。此时，通过内置的弹簧或其他储能装置迅速将叶片拉回至关闭位置，完成防火动作。部分高端电动防火阀还配备有备用电源，确保在断电情况下仍能可靠关闭。

4、温度感应机制

  电动防火阀的温度感应机制通常采用易熔合金或热敏电阻作为感温元件。易熔合金在一定温度下会熔化，导致电路断开，触发防火阀关闭:而热敏电阻则随温度升高电阻值发生变化，当达到预设阈值时,通过控制电路实现防火阀的关闭。这种双重或多重温度感应机制提高了防火阀的可靠性和响应速度。

5、防火动作流程

  防火动作流程大致如下:火灾发生时，火灾探测器探测到火情并发送信号至消防控制中心;控制中心确认火情后向电动防火阀发送关闭指令;电动防火阀接收指令后，切断电动机电源(如已开启),并启动紧急关闭装置;叶片在弹酱力或电磁力作用下迅速旋转至关闭位置，完成防火隔断:同时，防火阀向控制中心反馈关闭状态信号，供监控和记录使用。

6、信号反馈与控制

  电动防火阀配备有信号反馈装置，用于实时监测阀门状态并向消防控制中心反馈。常见的反馈方式包括开关量信号和模拟量信号。开关量信号简单直接，用于表示阀门是否处于关闭状态;模拟量信号则能提供更详细的信息，如阀门开启角度、故障状态等，控制中心通过接收这些信号，实现对防火阀的远程监控和智能控制，确保消防设施的有效运行。

7、维护保养与安全

  为确保电动防火阀的长期稳定运行，需定期进行维护保养。包括检查电机及传动机构是否运行正常、叶片及密封件是否磨损、感温元件是否灵敏等。同时，应定期对电动防火阀进行功能测试，确保其能在火灾发生时迅速响应并可靠关闭。此外，还需注意防火阀周围的清洁与通风情况，避免灰尘积聚影响性能。在安全方面，应确保防火阀的安装位置符合规范要求，避免被误操作或破坏。
