电动防火阀设计概述与操作指南

  电动防火阀是用于建筑物通风空调系统中的一种关键设备，其主要功能是在火灾发生时自动关闭，阻止火势葛延和有毒烟雾的传播。以下是一个基本的电动防火阀的设计概述:

一、产品概述

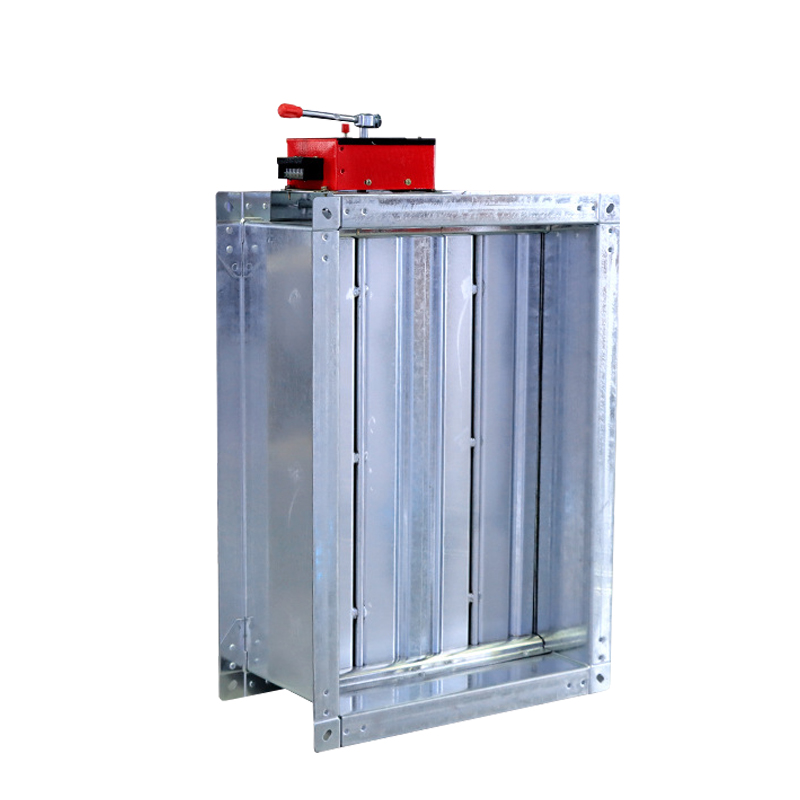

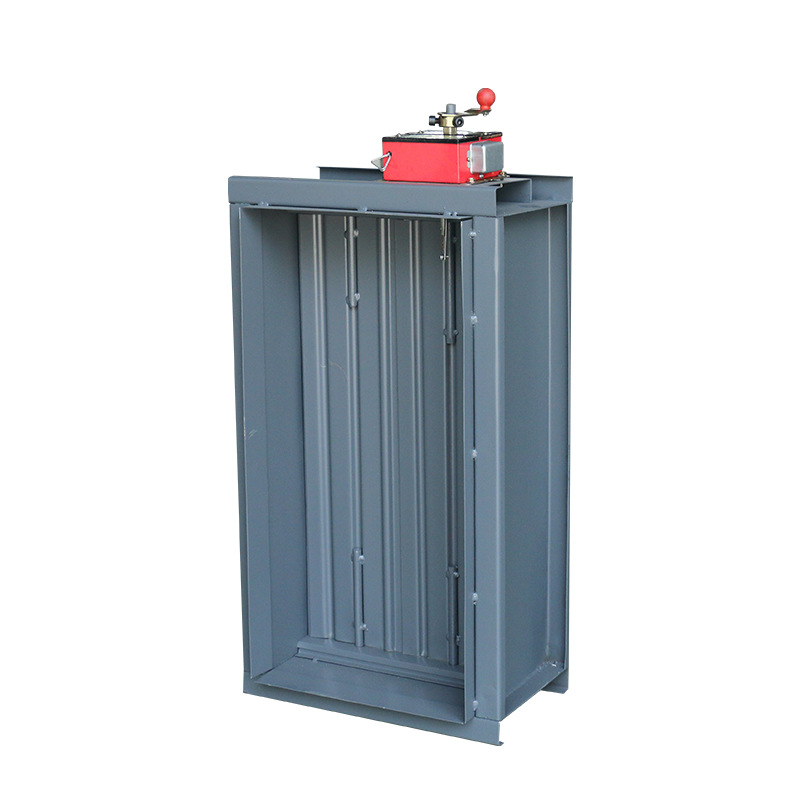

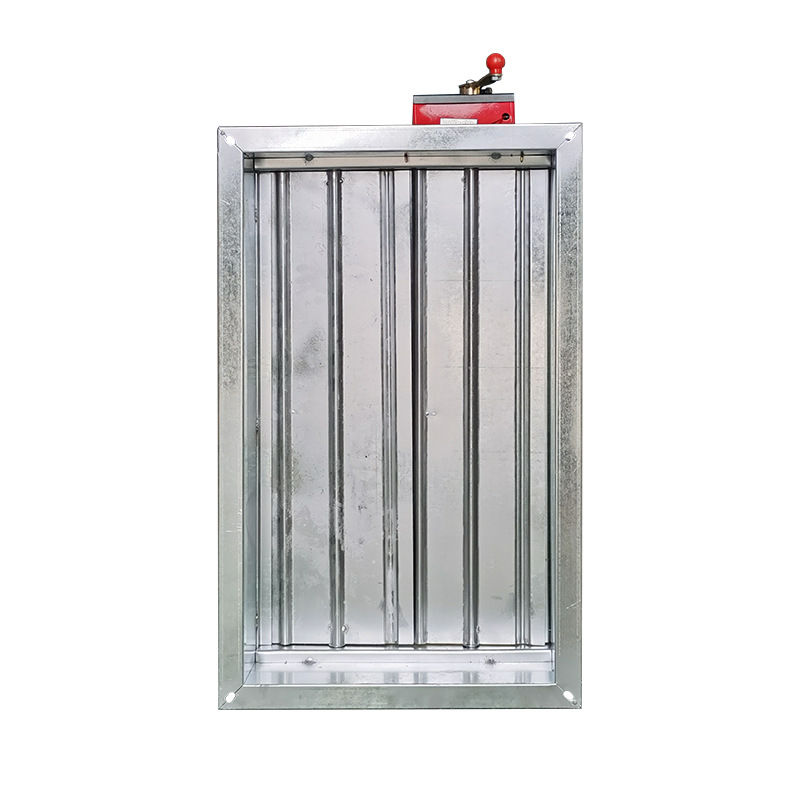

  产品名称：电动防火阀

  产品用途：用于建筑物通风空调系统的防火隔断，在火灾时自动关闭，控制火势和烟雾扩散。

二、主要组成部分

1、阀体：通常由钢板或不锈钢板制成，具有较高的耐火性能。

2、叶片(或挡板)：用于关闭或开启通风口，通常由镀锌钢板或不锈钢板制成，并带有密封条以提高密封性能。

3、电动执行机构：包含电机、减速器、行程开关等，用于控制叶片的开启和关闭。

4、控制系统：由火灾探测器、控制模块、电源等组成，负责接收火灾信号并驱动电动执行机构动作。

5、熔断装置：在火灾发生时，熔断装置自动熔断，使电动防火阀在失去电力供应的情况下仍能自动关闭。

三、工作原理

1、在正常情况下，电动防火阀处于开启状态，允许空气流通。

2、当火灾探测器检测到火灾信号时，控制系统会发出关闭指令，电动执行机构驱动叶片关闭。

3、同时，熔断装置熔断，确保在电力供应中断的情况下，防火阀仍能保持在关闭状态。

四、产品特点

1、高耐火性能：阀体和叶片采用耐火材料制成，能够在一定时间内承受高温。

2、快速响应：控制系统能够迅速响应火灾信号，驱动防火阀关闭。

3、密封性能好：叶片带有密封条，能够确保在关闭状态下有效防止烟雾和火势扩散。

4、安全可靠：熔断装置能够在电力供应中断时确保防火阀保持在关闭状态。

5、易于维护：结构简单，方便进行日常检查和维修。

五、安装与调试

1、安装位置：应根据建筑物消防设计和通风空调系统设计确定电动防火阀的安装位置。

2、安装方式：可采用吊挂式或墙壁式安装，确保安装牢固稳定。

3、调试步骤：在安装完成后，应进行调试以确保防火阀能够正常工作。调试步骤包括检查控制系统、电动执行机构和熔断装置等部件的功能是否正常，并进行开启和关闭试验。

六、维护与保养

1、定期检查电动防火阀的电气元件和机械部件是否正常工作。

2、定期清理防火阀周围的灰尘和杂物，确保通风口畅通无阻。

3、定期检查熔断装置是否完好，如有损坏应及时更换。

4、定期对防火阀进行开启和关闭试验，以检查其性能和可靠性。

  以上是一个基本的电动防火阀的设计概述，具体的设计细节可能因产品用途、规格和用户需求而有所不同。在设计和制造过程中，应严格遵守相关标准和规范，确保产品的质量和性能满足要求。
