电动防火阀控制系统设置文档

一、电源接入

  电动防火阀控制系统的电源接入通常采用24V直流电源，以保证系统的稳定运行并避免火灾环境下可能出现的电气安全风险。电源接入应确保电源线的规格符合系统要求，并正确连接至控制箱的电源输入端。同时，应在电源接入处设置保险丝或断路器，以便在短路或过载时自动切断电源，保护系统安全。

二、阀门控制

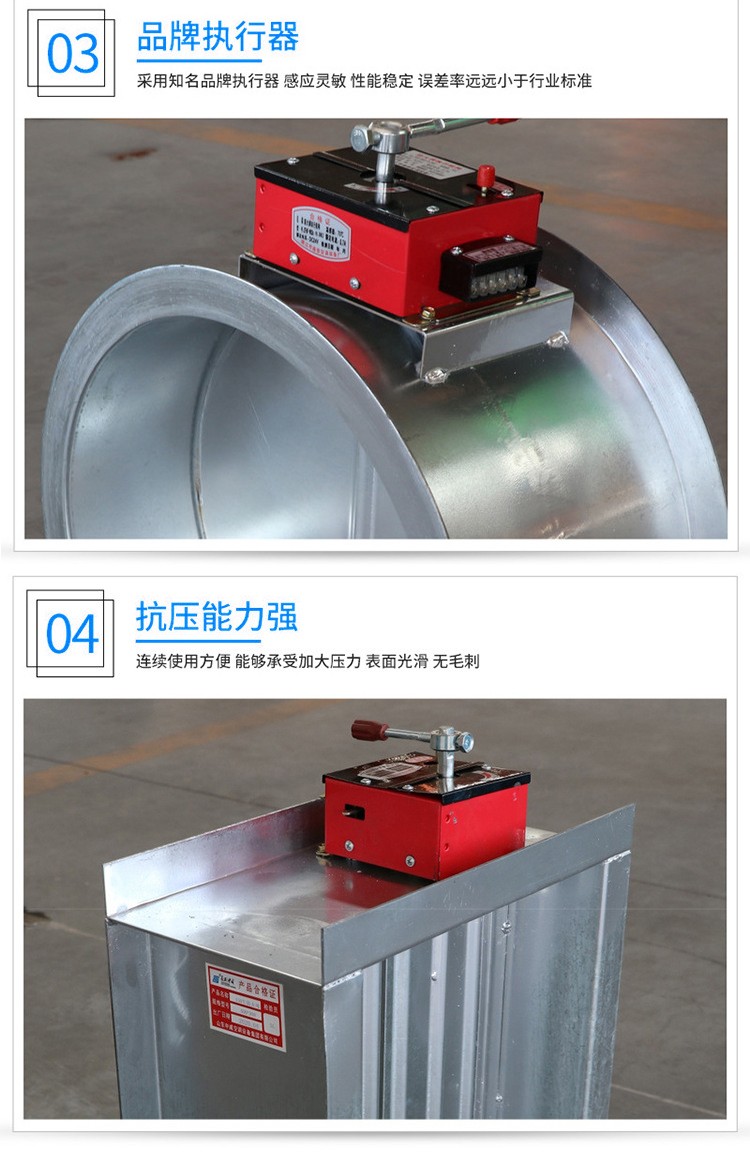

  电动防火阀的阀门控制是控制系统的核心功能之一。控制系统通过接收来自火灾探测器或其他信号源的信判断是否需要关闭防火阀。当接收到关闭信号时，控制系统会驱动电动执行机构，使防火阀的叶片或挡板关号，闭，阀门控制应设置活当的延迟时间，以防止因误操作或误报而导致不必要的关闭动作。同时，系统应能够手动控制防火阀的开启和关闭，以方便维护和检修。

三、系统联锁

  为了确保防火阀控制系统的稳定性和安全性，需要与其他系统(如消防报警系统、排烟系统等)进行联锁。系统联锁可以通过信号线或通信接口实现，确保在火灾发生时，防火阀能够与其他系统协同工作，共同阻止火势荨延和烟雾扩散。在设置系统联锁时，应明确各系统之间的信号传输方式和逻辑关系，并进行充分的测试和验证。

四、信号输出

  电动防火阀控制系统应具有信号输出功能，以便将防火阀的状态信息传输给其他系统或监控中心。信号输出可以通过指示灯、数字显示器或通信接口实现。指示灯可以用于指示防火阀的开启或关闭状态，数字显示器可以显示防火阀的具体状态信息如温度、压力等)，而通信接口则可以将状态信息传输至远程监控中心进行集中管理和控制。

五、调试设置

  在电动防火阀控制系统安装完成后，需要进行调试设置以确保系统的正常运行。调试设置包括检查电源接阀门控制、系统联锁和信号输出等功能是否正常工作。同时，还需要对系统的参数进行配置，如设置延迟时间、调整阀门关闭速度等。调试设置应由专业人员进行，确保系统的性能和可靠性满足要求。

六、安全保护

  电动防火阀控制系统应具有完善的安全保护功能，以防止因电气故障或误操作而导致的安全事故。安全保护功能包括过载保护、短路保护、过压保护等。当系统检测到异常情况时，应能够自动切断电源或采取其他措施确保系统的安全稳定运行。

七、操作记录

  为了方便对电动防火阀控制系统的管理和维护，系统应具有造作记录功能，操作记录可以记录系统的运行状态、控制命令的发送和接收情况以及系统的故障信息等。通过查看操作记录，可以了解系统的运行情况和故障原因，为系统的维护和检修提供重要参考。同时，操作记录换可以用于事故分析和责任追溯。
