防火阀、排烟阀安装说明、工作原理及联动说明

一、安装说明

1、安装位置与要求

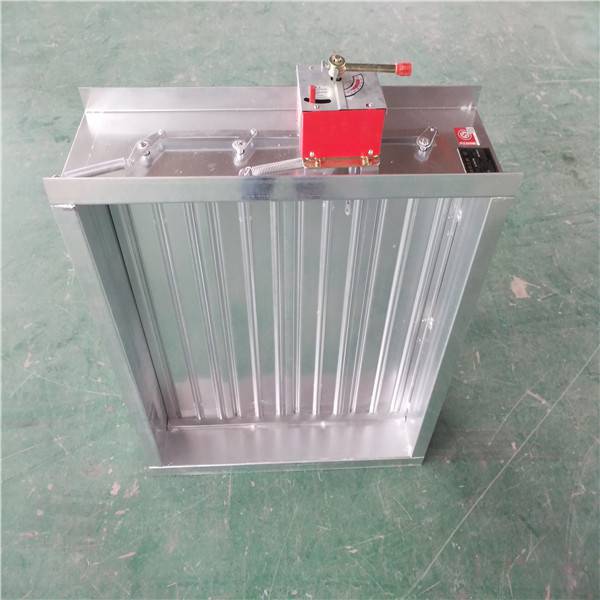

  防火阀通常安装在通风、空调系统的送、回风管道上,平时呈开启状态，火灾时当管道内烟气温度达到70℃时，易熔片熔断，阀门在弹簧力作用下自动关闭,起到阻止火灾葛延的作用。排烟阀则通常安装在排烟系统的管道上，用于火灾时将烟雾排出建筑。

  安装防火阀和排烟阀时,应确保阀门的操作空间足够，阀门的手动操作装置应易于接近和操作。同时,安装位置应避免受到管道、电线等障碍物的干扰。

2、管道连接与密封

  阀门与管道的连接应采用法兰或螺纹连接，确保连接牢固、密封良好。阀门与管道之间应使用密封材料进行密封以防止烟气泄漏。

3、电气接线与调试

  防火阀和排烟阀的电气接线应按照相关规范进行,确保接线正确、牢固。在接线完成后,应进行调试工作,检查阀门的动作是否灵活、可靠，并测试电气控制系统的功能是否正常。

二、工作原理

1、防火阀动作机制

  防火阀通常包含易熔片和弹簧机构。在正常工作状态下,易熔片保持完整,阀门处于开启状态。当火灾发生时,管道内温度升高,达到易熔片的熔断温度时,易熔片熔断，弹簧机构释放，阀门关闭,从而切断火势通过管道蔓延的路径。

2、排烟阀工作原理

  排烟阀通过电动或手动控制开启，在火灾时排出烟雾。排烟阀通常配备有执行器,接受控制系统信号后,驱动阀门开启或关闭，在排烟过程中，阀门保持开启状态，允许烟通过管道排出建筑外。

3、温度感应与控制

  防火阀通过易熔片感应管道内的温度,当温度达到预设值时,易熔片熔断,触发阀门关闭。排烟阀则可能配备温度传感器，实时监测管道内温度，并将信号传输给控制系统，以便进行相应的控制操作。

三、联动说明

1、与消防系统联动

  防火阀和排烟阀可与消防系统联动,实现自动控制，当火灾发生时,消防系统接收到火灾信号后,可向排烟阀发送开启信号，同时监测防火阀的状态。如防火阀因温度过高而关闭,消防系统可据此判断火势情况，并采取相应的灭火措施。

2、报警信号传输

  防火阀和排烟阀的状态信息可传输给消防控制系统。当阀门关闭或开启时，控制系统可接收到相应的信号，并显示在监控界面上。这有助于消防人员及时了解阀门的状态，从而做出相应的处理措施。

  通过以上安装说明、工作原理及联动说明，可以全面了解防火阀和排烟阀的安装要求、工作原理以及它们在消防系统中的作用。正确安装和使用这些阀门，有助于提高建筑物的消防安全水平，保障人们的生命财产安全。
