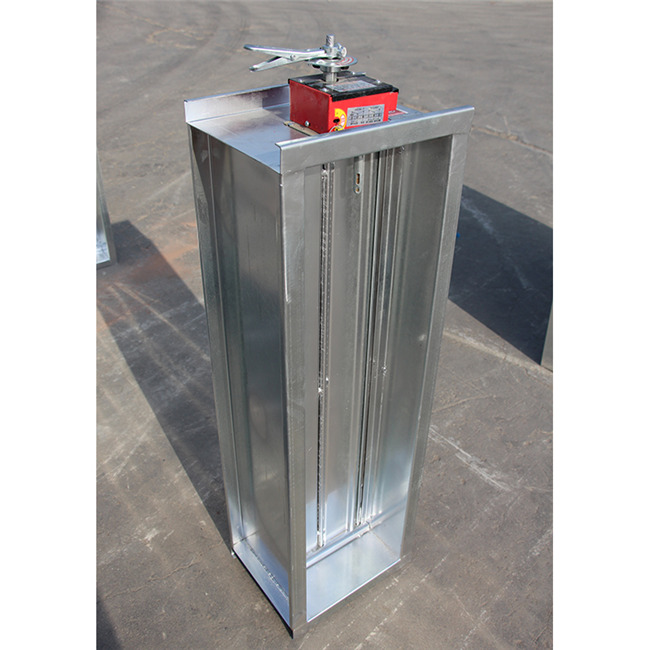

280度常开排烟防火阀连锁停风机接线说明

一、端子功能说明

  排烟阀执行机构共有6个端子，每个端子都有其特定的功能：

  端子1：防火阀动作信号输出正极(+)。

  端子2：防火阀动作信号输出负极(-)。

  端子3：电源正极(+24V)。

  端子4：电源负极(0V)。

  端子5：风机控制信号输入端。

  端子6：风机控制信号返回端。

二、防火阀信号引出

  当排烟防火阀达到280度时,其内部熔断器会熔断，使得执行机构动作,从端子1和端子2输出一个信号。这个信号将用于连锁停风机。

三、风机控制回路

  风机控制回路需设计为一个可接收外部信号(即防火阀动作信号)的电路。当接收到信号时，回路应能断开风机的电源，实现风机的停止运行。

四、信号线连接

  使用适当的电缆，将排烟阀执行机构的端子1和端子2分别连接到风机控制回路的相应输入端。确保电缆连接牢固绝缘良好。

五、电源与地线接入

  将端子3接入+24V直流电源的正极，端子4接入电源的负极(0V)。同时，确保设备的外壳或地线端子与电源的地线相连，以保证设备的安全运行。

六、接线注意事项

1、接线前，请确保电源已关闭，以避免触电风险。

2、使用与设备额定电压和电流相匹配的电缆和接线端子

3、确保电缆连接牢固，不松动，并检查绝缘层是否完好。

4、接线完成后，请仔细检查接线是否正确，有无错接或漏接的情况。

七、调试与测试

  在接线完成后，需对系统进行调试与测试。首先，确保电源正常供电，然后模拟排烟防火阀达到280度的状态，观察风机是否能够正常停止运行。同时，检查系统是否有误报或漏报的情况。

八、维护保养说明

1、定期检查排烟防火阀和风机控制回路的连接情况，确保电缆连接良好，无松动或破损现象。

2、定期清理排烟防火阀和执行机构上的灰尘和杂物，保持其良好的工作状态。

3、如发现排烟防火阀动作不灵敏或风机无法正常停止运行，请及时联系专业人员进行检修和维护。

  通过以上步骤和注意事项，您可以正确地完成280度常开排烟防火阀连锁停风机的接线工作，并确保其正常运行和有效工作。
